Kundengebundene Plastikprofil-Verdrängungs-Linie, PVC-Extruder-Maschine für Kabel

Kundengebundene Plastikprofil-Verdrängungs-Linie, PVC-Extruder-Maschine für Kabel

Markenbezeichnung: FRIEND
Modellnummer: SJSZ
MOQ: 1 Satz
Preis: verhandelbar
Versorgungsfähigkeit: 20 Sätze pro Monat
Einzelheiten
Herkunftsort:
Jiangsu
Zertifizierung:
CE
Rohstoff:
Zusätze PVCs powder+
Kapazität:
150~250 kg/h
Wandler:
Rexroth
Produktname:
PVC-Fensterfertigungsstraße
Verpackung Informationen:
Standardholzverpackung
Versorgungsmaterial-Fähigkeit:
20 Sätze pro Monat
Hervorheben:

Plastikprofil-Verdrängungs-Maschine

,

Haustier Riemen die Maschine

Beschreibung des Produkts

25~150mm PVC-Drahtseil Trunkingmaschinerieplastikprofilfertigungsstraße PVC-Profilmaschinerie



Anwendung

1. PVC-Drahtseil Trunkingmaschinerie wird am Erzeugnis U-Profilstäbeprofil angewendet, das als Trunking-/Kabelrohr elektrisches Kabel PVCs verwendete.

2. PVC-Drahtseil Trunkingmaschinerie wird aus konischem Doppelschneckenextruder, Vakuumkalibrierungstabelle, Strecke-weg, Schneider und Stapler verfasst.

3. Unterschiedliche Verdrängungsform Changs, PVC-Drahtseil Trunkingmaschinerie kann PVCtür- u. -fensterprofile, geschäumte spezielle geformte Materialprofile, Dekorationsplattenmaterial, Profil- und Multilochdrahtplastikprodukte, etc. auch produzieren.



Verdrängungsprozeß

PVCpulver + -zusätze → Mischer → Schraubenzufuhr → Extruder → Form → Vakuum, das table→ Strecke-weg machine→ Schneidemaschine → Stapler bildet



Maschinenbeschreibung

1. Extruder: Annahme des hohen effektiven Doppelschneckenextruders, der einzigartigen entworfenen Schraube, das Kurzschluss, Zeit plastifizierend, das gute Zusammensetzen und ausgezeichnetes plasticization verwirklichend.

2. Getriebe: Annahme SuperqualitätsGetriebe und Reduzierer, mit nettem Entwurf, stabiler Betriebs-, lärmarmer und langerservice-Zeit.

3. Verdrängungsfasstemperatursteuersystem: Annahme Gussaluminiumheizungen mit Edelstahlabdeckungen, Kühlsystem des Winds, gute Eigenschaften des Abkühlens und der Heizung sicherstellend, Präzisionstemperaturkontrolle.

4. Schraube und Fass: der Schraubekern, der mit internem Temperatursteuersystem, das Fass ausgerüstet wird mit Vakuumentgasungssystem installiert, kann das Abgas vom Rohstoff loswerden, der Superqualität der Produkte garantieren kann.

5. Ansteuersystem: Annahme Wechselstrommotor, unter Verwendung FUJI- oder ABB-Inverter, die stabilen Drehmomentertrag und verschiedene Geschwindigkeit liefern.

6. Vakuumkalibrierungsbehälter: mit zwei Aluminiumgestellen verschiedene Verdrängungswürfel zu installieren, machen das Hauptteil des Behälters vom Edelstahl, lange Service-Zeit.

7. Strecken-wegmaschinen: 2 Gesetzesstrecken-wegmaschinen werden zur Verfügung gestellt, um unterschiedliche Breite von Profilen, die Strecken-weggeschwindigkeit herzustellen, die durch den FUJI- oder ABB-Inverter geregelt wird.

8. Ausschnitteinheit: Sägeausschnitt, mit Staubabsaugung.

9. Anbinden der Einheit: automatisches Umwerfensystem, kann die Länge des Profils frei regeln.

10. Steuersystem: Kontrolle des manuellen Schaltschrankes oder DES SIEMENS PLC-Touch Screen.



Unsere Eigenschaften

1. Standards: CER- und Qualitätsiso9001-2000 Zertifikate;

2. ElektrogerätSchaltschrank: Hauptwandler und Fütterungswandler hergestellt durch Taiwan-Deltafirma oder die Schweiz ABBcompany; Anpressvorrichtung und Leistungsschalter hergestellt von Franzosen SCHNEIDER-Firma; (Wir können die Geräte als Ihr Bedarf ändern.)

3. Haupt-Wechselstrom-Leistungsstärke: 37kw;

4. Fütterungsmaschinenenergie: 0.75kw;

5. Temperaturüberwachungsmeter: Digital-Showintelligenzsteuerung, OMRON-Meter;

6. Hauptstrominput: 4es-adrig dreiphasigsystem;



Technische Daten

Modellnummer Einheit SJSZ45 SJSZ51 SJSZ55 SJSZ65
Schraubendurchmesser Millimeter 45/90 51/105 55/110 65/132
Drehende Geschwindigkeit der Schraube U/min 1-45 1-45.5 1-40 1-38
Effektive Arbeitslänge Millimeter 1070 1100 1200 1440
Hauptleistungsstärke Kilowatt 15 22 22 37
Fass-Heizkraft Kilowatt 9,6 11,5 18 24
Produktionskapazität kg/h 70 80 150 250



Unterschiedliche Größe von PVC-Drahtseil Trunking

Größe

(Millimeter)

Stärke (Millimeter)

Größe

(Millimeter)

Stärke (Millimeter)

Größe

(Millimeter)

Stärke (Millimeter)
10X10 0,60 25X25 0,95 60X40 1,40
15X10 0,55 30X15 0,76 60X60 1,68
15X10 0,80 30X15 0,60 75X50 1,25
16X16 0,58 39X19 0,90 75X75 1,50
16X16 0,63 39X19 0,75 75X75 1,30
16X16 0,80 40X16 0,60 80X40 1,35
16X16 1,00 40X16 0,80 80X50 1,40
18X9 0,40 40X16 1,00 80X50 1,70
20X10 0,45 40X25 0,68 99X27 0,90
20X10 0,55 40X25 0,76 99X27 1,20
20X10 0,70 40X25 1,00 100X40 1,35
22X12 0,50 40X25 1,20 100X40 1,50
22X12 0,60 40X30 1,00 100X50 1,35
22X12 0,80 40X30 1,20 100X50 1,70
23X13 0,65 40X40 1,38 100X60 1,65
23X13 0,75 50X25 1,00 100X60 1,90
24X14 0,75 50X50 1,10 100X75 1,65
24X14 0,65 50X50 1,25 100X75 2,00
25X16 0,63 59X22 1,10 100X100 1,60
25X16 0,72 59X22 0,85 100X100 2,00
25X16 1,00 60X30 1,10 150X100 2,00
25X25 0,75 60X40 1,20

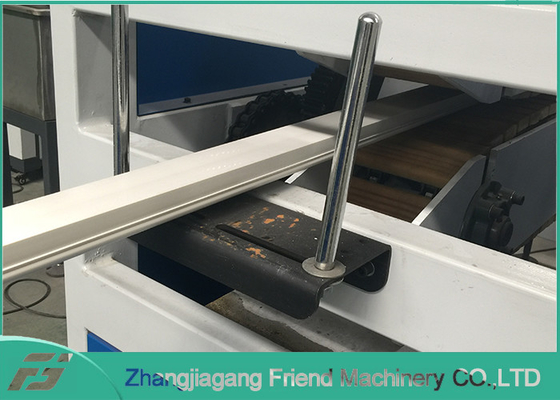

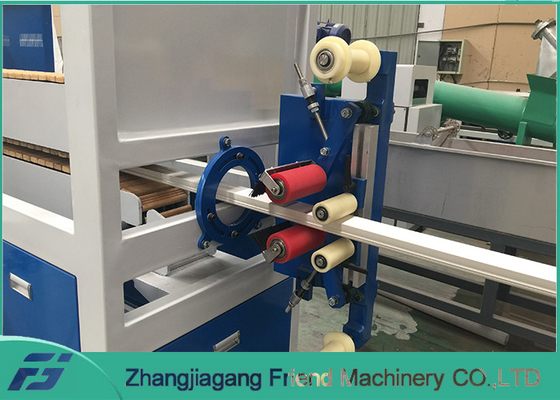

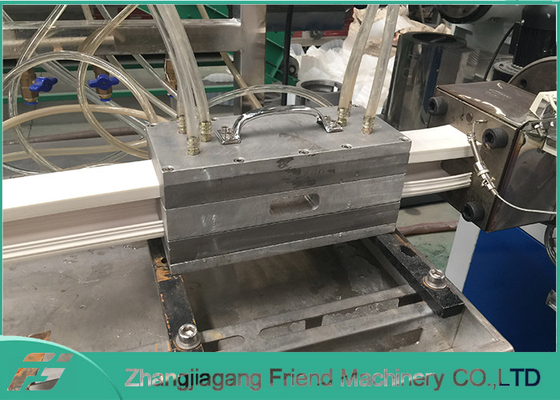

Maschinenbilder

Kundengebundene Plastikprofil-Verdrängungs-Linie, PVC-Extruder-Maschine für Kabel 0



Kundengebundene Plastikprofil-Verdrängungs-Linie, PVC-Extruder-Maschine für Kabel 1
