Elektrisches Leitungsrohr Hochleistungs-PVCs, das Durchmesser der Maschinen-20-160mm macht

20-160mm elektrische Plastik-PVC-Rohr-Maschine/Fertigungsstraße

Anwendung

Der maximale Rohrdurchmesser, den diese Linie produzieren kann, ist 160mm. Diese Fertigungsstraße kann mit konischem Doppelschneckenextruder SJZ-Reihe oder parallelem Doppelschneckenextruder ausgerüstet werden. Die Strecke weg von der Maschine hat Zweiweg, Dreiwege, Vierwegs, Sechsweisenart. Die Schneidemaschine hat Blattsägeausschnitt und planetarische Schnittmethode. Wir liefern auch alle Arten PVC-Formen.

Die Konfiguration

Der Technik Parameter

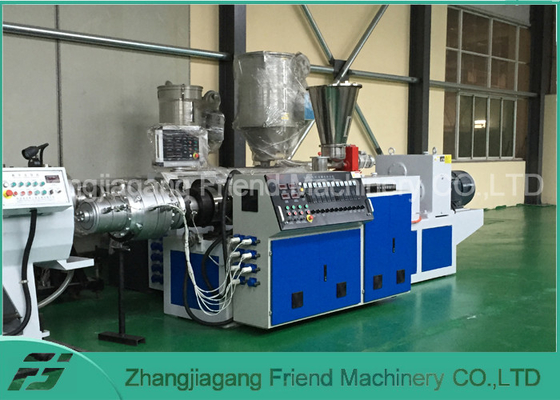

1) Konischer Doppelschneckenextruder ZS SJ

Schraubenzahl: 2 Stücke

Gültige Länge der Schraube: 1440mm

SchraubenUmdrehungsgeschwindigkeit: 1-34.7r/min

Gewundene Richtung der Schraube: Rückaußenseite am undirection

Material des Fasses und der Schraube: 38 CrMoAIA, behandelt mit Stickstoff

Tiefe des Stickstoffes: 0.5-0.7mm

Härte des Stickstoffes: 900-1000HV

nrittle des Stickstoffes: ≤one Grad

Grober Grad an der Oberfläche: Ra0.4

Schraubengeschwindigkeit: 0.015mm

Reduziererkasten/-verteiler: harte Gangoberfläche

Heizung: Formaluminiumheizung (abgekühlt durch Ventilatoren)

Temperaturspanne: 60-300°C

1. Extruder: Annahme des konischen Doppelschneckenextruders, der einzigartigen entworfenen Schraube, das Kurzschluss, Zeit plastifizierend, das gute Zusammensetzen und ausgezeichnetes plasticization verwirklichend.
2. Getriebe: Annahme SuperqualitätsGetriebe und Reduzierer, mit nettem Entwurf, stabiler Betriebs-, lärmarmer und langerservice-Zeit.
3. Verdrängungsfasstemperatursteuersystem: Annahme Gussaluminiumheizungen mit Edelstahlabdeckungen, Kühlsystem des Winds, gute Eigenschaften des Abkühlens und der Heizung sicherstellend, Präzisionstemperaturkontrolle.
4. Schraube und Fass: der Schraubekern, der mit internem Temperatursteuersystem, das Fass ausgerüstet wird mit Vakuumentgasungssystem installiert, kann das Abgas vom Rohstoff loswerden, der Superqualität der Produkte garantieren kann.
5. Ansteuersystem: Annahme Wechselstrommotor, unter Verwendung FUJI- oder ABB-Inverter, die stabilen Drehmomentertrag und verschiedene Geschwindigkeit liefern.
6. Vakuumkalibrierungsbehälter: mit zwei Vakuumkammern, die der perfekten Rundung des Rohres sich vergewissern können, rüstete sich die Sprühwasserkühlung, mit Temperaturbegrenzer, die Verwirklichung aus, die automatisch ist, das Wasser entladend, das Hauptteil des Behälters, machen vom Edelstahl, lange Service-Zeit.

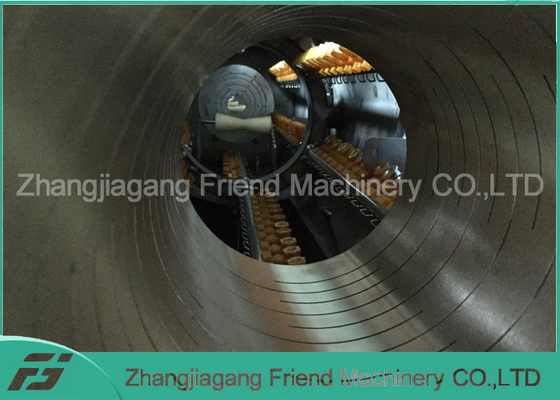

7. Strecken-wegmaschinen: 2 Gesetze, 3 Greifer, 4 Greifer, 6 Greifer und 8 Greifer werden zur Verfügung gestellt, um verschiedene Rohre, die Strecken-weggeschwindigkeit herzustellen, die durch den FUJI- oder ABB-Inverter geregelt wird.

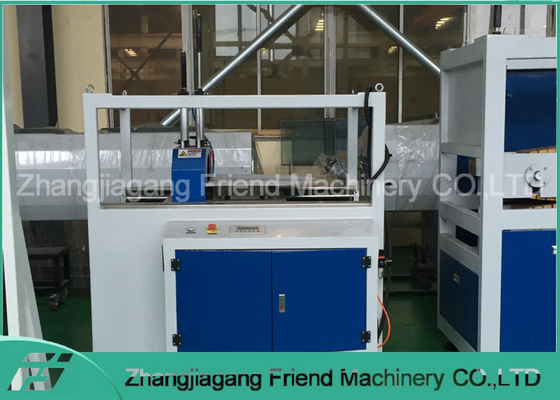

8. Ausschnitteinheit: Sägeausschnitt und -planet sahen Ausschnitt, mit Staubabsaugung.

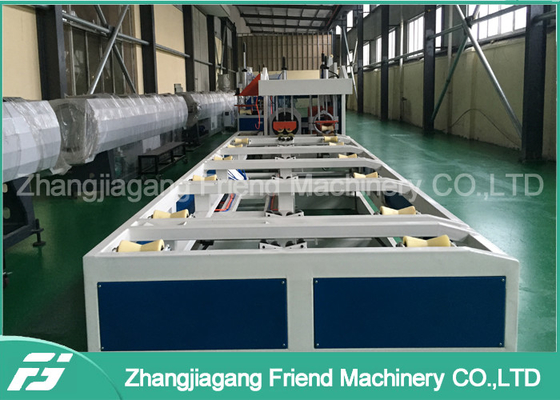

9. Anbinden der Einheit: automatisches Umwerfensystem, kann die Länge des Rohres frei regeln.
10. Steuersystem: Kontrolle des manuellen Schaltschrankes oder DES SIEMENS PLC-Touch Screen
